Panasonıc DP-100

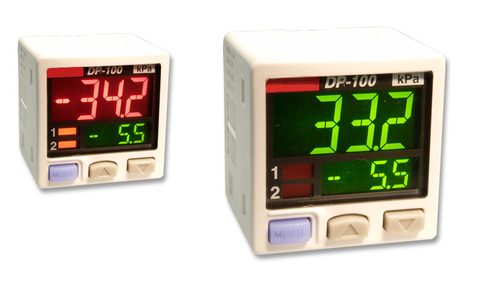

DP-100 Dijital Ekranlı Pnömatik Basınç Sensörü
Çift 3 renkli ekrana sahip yüksek çözünürlüklü basınç sensörü
Çok fonksiyonlu (analog voltaj çıkış çalışma göstergesi) son derece hassas ve güvenilir basınç sensörü. 'Geçerli değer' ve 'eşik değeri', çalışma kolaylığını ve görsel kontrolü geliştirmek için aynı anda kontrol edilebilir. Üç çıkış modu ve -1 ila +10 bar arasındaki basıncın ölçülmesine izin veren geniş bir modül yelpazesi sayesinde çeşitli uygulamalar gerçekleştirilebilir. Yeni: M8 konnektör tipi mevcuttur.
Özellkler
- Yüksek çözünürlük ve tekrarlanabilirlik
- Düşük ve yüksek basınç tipleri
- Çift 3 renkli ekran (kırmızı, yeşil, turuncu); önce sanayi
- Analog çıkış
- Bir görünümde akım ve eşik değeri
- Üç çalışma modu, kolay ayar
- ECO modu
- Kolay kurulum
- M8 konnektör tipi
DP-100 Serisi Teknik Özellikleri
| PNP | DP101(A)EP | DP102(A)EP | DP101(A)NP | DP102(A)NP |
| NPN | DP101(A) | DP102(A) | DP101(A) | DP102(A) |
| Type of pressure | low pressure | high pressure | low pressure | high pressure |
| Rated pressure range | -1,000 to 1,000bar | -1,000 to 10,00bar | -1,000 to 1,000bar | -1,000 to 10,00bar |
| Pressure resistance | 5.0bar | 15.0bar | 5.0bar | 15.0bar |
| Applicable fluid | Non-corrosive gas | |||
| Hysteresis | Minimum 1 digit | |||
| Response time | 2.5 - 5,000ms (selectable by key operation) | |||
| Transistor output | Max. 100mA, 30V DC | |||
| Output modes | EASY mode / hysteresis mode / window comparator mode | |||
| Analogue output (Multi- function type only) |
1.0 to 5.0V | 0.6 to 5.0V | 1.0 to 5.0V 4 to 20mA |
0.6 to 5.0V 2.4 to 20mA |
| Rated current consumption | 35 mA or less | |||
| Housing material | Plastic | |||
| Protection | IP40 | |||
| Physical size (HxWxL) | 30x30x42.5mm | |||
| Connection method | Connector | |||
| Operating voltage | 12 to 24 V DC ± 10 % | |||
| Usable ambient temp. | -10 to +50 °C | |||
| Temperature characteristics | ± 0,5 % F.S. (20°C) | ± 1,0 % F.S. (20°C) | ± 0,5 % F.S. (20°C) | ± 1,0 % F.S. (20°C) |
| Weight | 40 g approx. | |||
|
P: PNP output A: High performance (multi-function) N: NPT1/8 (with M5 female thread) E: G1/8 (with M5 female thread) |
||||
