EQ-30 Serisi
Uzun Mesafe Trigonometrik Sensörler

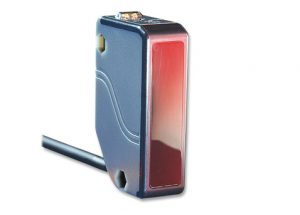

Panasonic EQ-30
Kompakt boyutlu olmasına rağmen (68x20x40mm) EQ-30 uzun mesafe trigonometrik fotoelektrik sensörü tarafından şaşırtıcı derecede performans sunmaktadır. Alınan ışık yoğunluğu ve açısının analiz edildiği trigonometrik ölçüm prensibini kullanarak, hedef nesnenin rengi ve malzemesinden bağımsız ölçüm yapılabilir ve performansı etkilemez. Arka plan nesnelerinden etkilenmeyecek ayarlanabilir algılama aralığı ve sağlam yapısı, en zorlu endüstriyel ortamlarda kullanılmasını sağlar.
Özellikler
- 2m algılama aralığı ve trigonometrik algılama prensibi
- İki algılama mesafesi ayarlanabilir (EQ-34W)
- Nesne renginden bağımsız
- Arka plan bastırma
- Kompakt tasarım
- Kısa devre koruması
- Değiştirilebilir çıkış işlemi (algılama açık / kapalı)
- Montaj aksesuarları
- M12 konektör (-J) veya kablo tipi

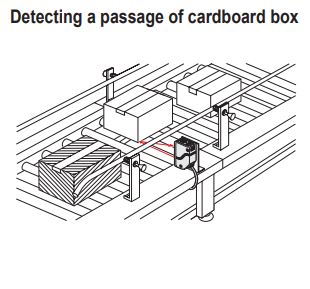

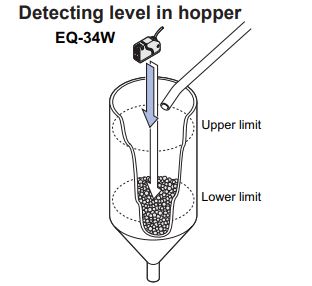

Kullanım Alanları
EQ-30 Serisi Teknik Özellikler
| NPN output | EQ-34 (-J) |
| PNP output | EQ-34-PN (-J) |
| Sensor type | Diffuse |
| Rating sensing distance | 200cm |
| Sensing range | 10 - 200cm |
| Standard detectable object |
White drawing paper, 20 x 20cm |
| Detectable target | Transparent and opaque material |
| Hysteresis | < 10% of measurement range |
| Response time | Max. 2ms |
| Output transistor | Max. 100mA |
| Emitting diode | Infrared LED |
| Rated current consumption without load | NPN type: 50mA , PNP type: 55mA |
| Housing material | Plastic |
| Protection | IP67 |
| Physical size (HxWxL) | 68 x 20 x 40mm |
| Connection method | 2m cable or M12 connector (-J) |
| Operating voltage | 10 - 30V DC (± 10%) |
| Usable ambient temp. | -20°C to +55°C |
| Weight (approx.) | 150g |
