EQ-500 Serisi
Fotoelektrik Sensörler

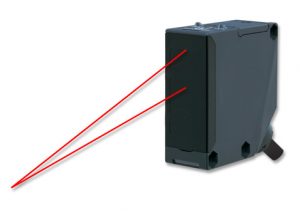

Panasonic DC Tip EQ-500 Serisi
Ayarlanabilir Aralıklı Yansıtıcı Fotoelektrik Sensör
EQ-500 serisi, kompakt tasarıma sahip yansıtıcı bir fotoelektrik sensördür. Arka plan ve ön plan bastırma (DC tipleri) ve 2,5 metreye kadar uzun algılama aralığı bu sensörün karakteristiğidir. Nemli veya tozlu ortamlarda bile kararlı bir şekilde çalışır.
EQ-500 serisi, paketlerin konveyör bandına geçişini doğrulamak veya otomatik kapıların önündeki kişileri tespit etmek için kullanılabilir.
Özellikler
- Uzun algılama aralığı: 100cm veya 250cm
- BGS ve FGS işlevi
- Bir nesnenin renginden, biçiminden veya malzemesinden etkilenmez
- Tepki süresi 2ms
- NPN / PNP transistör çıkışı
- Kompakt tasarım H68 x W26 x L68mm
- Zamanlayıcı işlevi (yalnızca EQ-5_T)
- Kısa devre korumalı
- IP67
DC Tip EQ-500 Serisi Teknik Özellikler
| EQ-512 | EQ-511 | EQ-512T | EQ-511T | |
| without timer | with timer | |||
| Sensor type | Reflective photoelectric sensor | |||
| Sensing distance | 100cm | 250cm | 100cm | 250cm |
| Sensing range | 10 - 100cm | 10 - 250cm | 10 - 100cm | 10 - 250cm |
| Standard detectable object | White drawing paper, 20 x 20cm | |||
| Detectable target | Transparent, opaque | |||
| Hysteresis | = 10% or less of operation distance | |||
| Response time | Max. 2ms | |||
| Timer function | -- | 0.1 - 5s | ||
| Output/Transistor | Max. 100mA, NPN and PNP | |||
| Wavelength of emitting diode | Infrared LED, 880nm | |||
| Rated current consumption without load | Max. 45mA | |||
| Housing material | Plastic | |||
| Protection | IP67 | |||
| Physical size (H x W x D) | 68 x 26 x 68mm | |||
| Connection method | Screw-on terminal connection | |||
| Operating voltage | 12 - 24V DC (± 10%) | |||
| Usable ambient temperature | -20°C - +55°C | |||
| Weight (approx.) | 85g | |||
Panasonic EQ-500 Serisi Multivoltaj Tip
Sensör, 24 ila 240V AC ve 12 ila 24V DC güç kaynakları ile çalışır. Çok voltajlı tip ile müşteriler için geniş bir ürün yelpazesi mevcuttur. Röle çıkışı yüksek anahtarlama kapasitesi sağlar. IP67 koruması tozlu veya nemli ortamlarda kullanıma izin verir.
Özellikler
- Uzun algılama aralığı: 100cm veya 250cm
- BGS ve FIGS işlevi
- Bir nesnenin renginden, biçiminden veya malzemesinden etkilenmez
- Light ON, Dark ON türleri
- NPN / PNP transistör çıkışı
- Kompakt tasarım H68 x W26 x L68mm
- Zamanlayıcı fonksiyonu (sadece EQ-50T)
- Kısa devre korumalı
- IP67
AC/DC Tip (Multivoltage) EQ-500 Serisi Teknik Özellikler
| EQ-502 | EQ-501 | EQ-502T | EQ-501T | |
| without timer | with timer | |||
| Sensor type | Reflective photoelectric sensor | |||
| Sensing distance | 100cm | 250cm | 100cm | 250cm |
| Sensing range | 10 - 100cm | 10 - 250cm | 10 - 100cm | 10 - 250cm |
| Standard detectable object | White, nonglossary paper, 20 x 20cm | |||
| Detectable target | Transparent, opaque | |||
| Hysteresis | = 10% or less of operating distance | |||
| Response time | Max. 20ms | |||
| Timer function | -- | 0.1 - 5s | ||
| Output transistor | Max. 100mA, NPN and PNP | |||
| Emitting element | Infrared LED, 880 nm | |||
| Power consumption without load | DC: max: 3W AC: max: 4VA |
DC: max: 4W AC: max: 5VA |
DC: max: 3W AC: max: 4VA |
DC: max: 4W AC: max: 5VA |
| Housing material | Plastic | |||
| Protection | IP67 | |||
| Physical size (H x W x D) | 68 x 26 x 68mm | |||
| Connection method | Screw-on terminal connection | |||
| Supply voltage | 24 - 240V AC (±10%) or 12 - 240V DC (±10%) | |||
| Usable ambient temperature | -20°C - +55°C | |||
| Weight (approx.) | 100g | |||
