EX-30 Serisi
Dişli Minyatür Fotoelektrik Sensörler

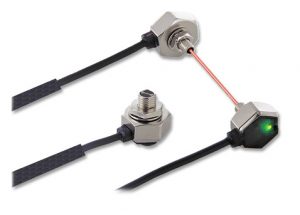

Panasonic EX-30
M4 thru-beam tipi ve M6 yansıtıcı tip sensör çeiştliliği ve hızlı kolay kurulm yapılabilir. EX-30 serisi sensörler entegre sinyal amplifikatöre, kararlı mekanik özelliklere, sağlam çinko yapıya ve fiber kablolara sahiptir.
Özellikler
- Dişli tasarım (M4 kiriş tipi ve M6 yansıtıcı tip)
- Yanıt süresi sadece 0,5 ms
- % 35’e kadar daha az güç tüketimi
- Geliştirilmiş ortam ışığı bağışıklığı
- Kırmızı LED
- Hassasiyet ayarlanabilir (EX-32, EX-33)
- 2 renkli LED göstergesi
- IP67 koruma derecesi
- Light ON/dark ON modes modları (EX-33)
Aksesuarlar
- Slit maskeleri
- Sensör montaj braketi

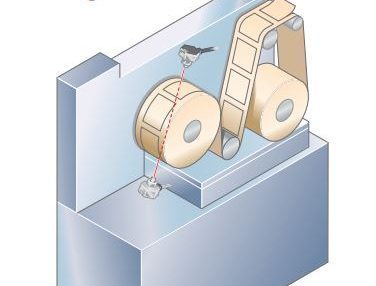

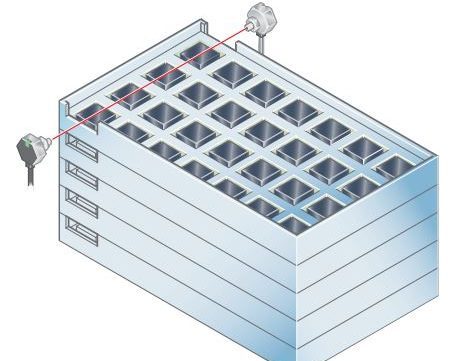

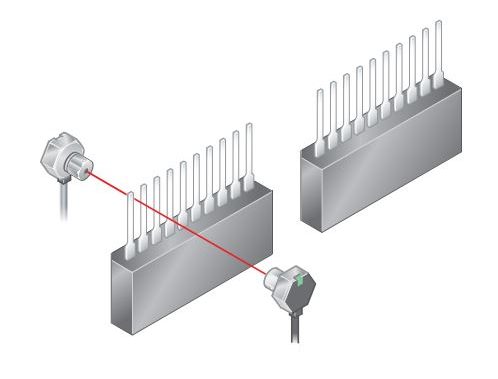

Kullanım Alanları
EX-30 SerisiTeknik Özellikler
| NPN output | EX-31A / EX-31B | EX-32A / EX-32B | EX33 |
| PNP output | EX-31APN / EX-31BPN |
EX-32APN / EX-32BPN | EX33PN |
| Sensor type | Thru-beam | Diffuse reflective | Thru-beam |
| Rated sensing distance | 500mm | 50mm | 800mm |
| Sensing range | 0 - 500mm | 0 - 50mm | 0 - 800mm |
| Standard sensing object | Metal, matt black Ø >= 2mm |
White, non-glossy paper 10 x 10cm |
Metal, matt black Ø >= 2mm |
| Detectable target | Opaque material | Opaque, semitransparent, transparent material | Opaque material |
| Hysteresis | -- | < 15% of measurement | -- |
| Response time | Max. 0.5ms | ||
| Sensing output | Max. 50mA | ||
| Emitting diode | Red LED (modulated) | ||
| Rated current consumption | Emitter: max. 10mA Receiver: max. 10mA |
Max. 13mA | Emitter: max. 10mA Receiver: max. 10mA |
| Housing material | Zinc, nickel plated | ||
| Degree of protection | IP67 | ||
| Physical size (ØxL, HxB) | M4 x 7, 7 x 14mm (wrench size) |
M6 x 7. 7 x 14mm (wrench size) |
M4 x 7, 7 x 14mm (wrench size) |
| Connection method | Cable 2m | ||
| Supply voltage | 12 - 24V DC (± 10%) | ||
| Ambient temperature | -25 to +55°C | ||
| Weight (approx.) | Transmitter: 20g Receiver: 20g |
20g | Transmitter: 20g Receiver: 20g |
| A = light ON, B = dark ON | |||
