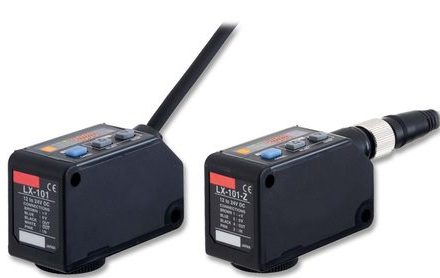

Panasonıc LX-100
LX-100 Dijital Mark\Colour Sensör
Birleştirilmiş LED kontrast ve renk sensörü olan LX-100 serisi, hem yüksek hızlı bir kontrast sensörü hem de yüksek hassasiyetli bir renk sensörü olarak kullanılabilir. Kontrast algılama modunda sensör, öğretme sırasında (statik veya dinamik öğretme yöntemi) verici ışık kaynağından (kırmızı, yeşil ve mavi LED'ler) otomatik olarak optimum ışık yayan LED'i seçer. Sadece 45µs'lik tepki süresi ile bu sensör, örneğin baskı makinelerinde gerekli olanlar gibi yüksek işlem hızları için mükemmeldir. Renk modunda, 12 bit A / D dönüştürücüye sahip tümleşik bir mikroişlemci, algılanacak rengin sinyallerini kırmızı, yeşil ve mavi ana renk bileşenlerinde dijital olarak işler. Bu, en küçük renk farklılıklarının veya renk tonlarının en kötüsünün bile doğru bir şekilde ayırt edilmesini sağlar.
Özellikler
- Üç farklı yayan LED (kırmızı, yeşil, mavi)
- Yüksek hassasiyetli koaksiyel yansıtıcı optik sistem
- Yüksek çözünürlüklü 12 bit A / D dönüştürücü
- 4 haneli dijital ekran
- Basit ayarlar için öğretme (harici öğretme de mümkündür)
- Zamanlayıcı fonksiyonu (ON / OFF-gecikme)
- İki ters çıkış (kablo tipi)
- Kompakt boyut
- M12 veya kablo tipi
- IP67
| NPN output | LX-101 (Z) |
| PNP output | LX-101P (Z) |
| Sensor type | Mark and colour sensor |
| Timer function | 1 - 500ms |
| Sensing range | 10 ± 3mm |
| Spot size | 1 x 5mm |
| Response time | Max. 45µs (mark mode), max. 150µs (colour mode) |
| Output transistor | Max. 50mA (2x, cable type), max. 100mA (connector type) |
| Emitting diode | Red (640nm) , blue (525nm), green (470nm) |
| Power consumption | Max. 30mA |
| Housing material | Plastic |
| Protection | IP67 |
| Size (H x W x D) | 57 x 24 x 35mm |
| Connection | Cable 2m or M12 connector = (Z) |
| Supply voltage | 12 - 24V DC (± 10%) |
| Ambient temperature | - 10°C - + 55°C |
| Weight (approx.) | 120g (cable type), 55g (connector type) |
