NA1 Serisi
Karşılıklı Alan Sensörleri

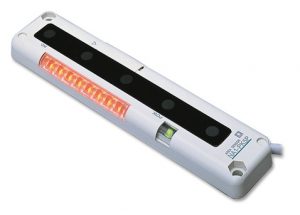

Panasonic NA1-PK5
NA1-PK5 serisi, yanlış parçanın alınmasını önleyen yeni bir alan sensörüdür. Ultra ince tasarımı ile alan tasarrufeu sağlayan NA1-PK5 8 turuncu LED ile yüksek görünürlüklü bir iş göstergesi içerir. Yüksek ışıkta bile yüksek doğrulukta çalışır. 1,2 metrelik algılama mesafesi büyük parça kutuları için uygundur. Bir PNP çıkış tipi de mevcuttur.
Özellikler
- İnce gövde yapısı
- Mükemmel karşılıklı parazit önleme fonksiyonu
- Seçilebilir algılama işlemi
- Seçilebilir aydınlatma düzeni
- PNP çıkış tipi
- CE işareti
Aksesuarlar
- Sensör montaj braketleri
- Sensör koruma braketleri
- Slit maske
- Sensör kablosu (2m, 5m)
Kullanım Alanları
- Yanlış parçaların alınmasını önler
- Montaj hattında erişim kontrolü
- Geniş konumlandırma alanına sahip parçaların algılanması gibi uygulamalarda kullanılabilir.
NA1 Serisi Teknik Özellikler
NPN output |
PNP output | |||
| High-luminous job indicator type | Long sensing range type | High-luminous job indicator type | Long sensing range type | |
| NA1-PK5 | NA1-5 | NA1-PK5-PN | NA1-5-PN | |
| Sensor type | Picking sensor | |||
| Sensing height | 100mm | |||
| Sensing range | 0.1 to 1.2m | 0.2 to 3m | 0.1 to 1.2m | 0.2 to 3m |
| Beam pitch | 25mm | |||
| Number of beam channels | 5 beam channels | |||
| Sensing object | Ø35mm or more, opaque object | |||
| Supply voltage | 12 to 24V DC ±10% | |||
| Power consumption | Emitter: 0.5W or less, Receiver 0.8W or less | Emitter: 0.5W or less, Receiver 0.9W or less | ||
| Output | NPN open-collector transistor, max.100mA | PNP open-collector transistor, max.100mA | ||
| Response time | 10ms or less | |||
| Pollution degree | 3 (industrial environment) | |||
| Protection | IP62 | |||
| Emitting element | Infrared LED | |||
| Physical size (WxHxD) | 30mm x 140mm x 10mm | |||
| Material | Enclosure: heat-resistant ABS, Lens cover: acrylic, Indicator cover: acrylic | |||
| Cable | 0.3mm² 4-core (emitter: 3-core) cab tire cable, 2m long | |||
| Weight (approx.) | Emitter: 80g Receiver: 85g | Emitter: 70g Receiver: 80g | Emitter: 80g Receiver: 85g | Emitter: 70g Receiver: 80g |
